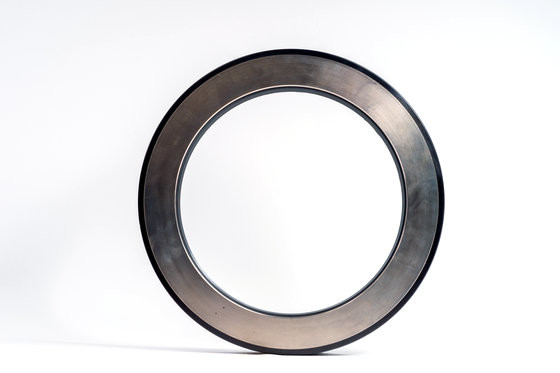

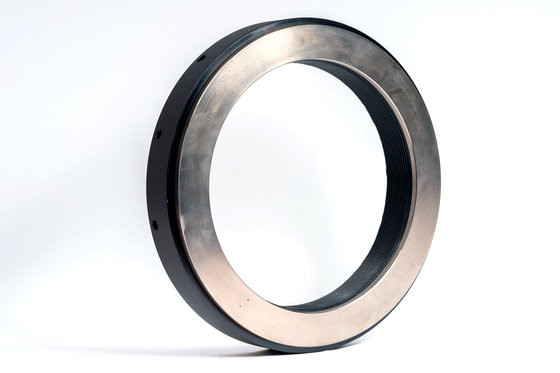

Υδραυλικά παξιμάδια για τοποθέτηση και αφαίρεση
Εγκαθιστώ:
Τα υδραυλικά παξιμάδια χρησιμοποιούνται γενικά για την τοποθέτηση μεσαίων και μεγάλων ρουλεμάν με κωνικές οπές.Με τα εργαλεία και τις τεχνικές AIS, ένας ελεγχόμενος και ακριβής τρόπος σωστής εγκατάστασης ρουλεμάν συμβάλλει στην παράταση της διάρκειας ζωής του ρουλεμάν.Έτσι, η τεχνολογία που χρησιμοποιείται μπορεί επίσης να χρησιμοποιηθεί για άλλα δακτυλιοειδή εξαρτήματα όπως γρανάζια και τροχούς τροχιάς.
Αποσυναρμολόγηση:
Τα ρουλεμάν και παρόμοια εξαρτήματα αφαιρούνται από τους κωνικούς άξονες με ασφαλή και ελεγχόμενο τρόπο, συνήθως χρησιμοποιώντας υδραυλικά εργαλεία και τεχνικές ALS.Η Allerson προσφέρει μια ολοκληρωμένη σειρά εργαλείων και αξεσουάρ αφαίρεσης ρουλεμάν και εξαρτημάτων που αυξάνουν την ασφάλεια των εργαζομένων, ενώ μειώνουν την πιθανότητα ζημιάς των εξαρτημάτων.
Η υδραυλική τεχνολογία τοποθέτησης και αποσυναρμολόγησης επιτρέπει:
1. Περισσότερες μέθοδοι ελέγχου για τη διατήρηση της ακρίβειας.
2. Μειώστε τον κίνδυνο ζημιάς σε ρουλεμάν, εξαρτήματα και άξονες.
3. Εξοικονόμηση ανθρώπινου δυναμικού και βελτίωση της ασφάλειας των χειριστών.
Η αφαίρεση ενός ρουλεμάν τοποθετημένου σε προσαρμογέα ή χιτώνιο απόσυρσης είναι επίσης συχνά μια δύσκολη και χρονοβόρα εργασία.Η χρήση υδραυλικών παξιμαδιών ALS μπορεί να μειώσει αυτά τα προβλήματα.Το υδραυλικό λάδι εγχέεται στο υδραυλικό παξιμάδι μέσω της υδραυλικής αντλίας και το έμβολο ωθείται προς τα έξω υπό την επίδραση της υδραυλικής πίεσης, η οποία είναι αρκετή για να χαλαρώσει το κωνικό χιτώνιο.
Τεχνικά δεδομένα:
| Τύπος |
σολ |
Δ1 mm |
Δ2 mm |
D3 mm |
σι mm |
Β1 mm |
Επιτρέπεται η αντικατάσταση του εμβόλου mm |
Επιφάνεια με έμβολο mm2 |
βάρος κιλό |
| HMV 10E | M50x1,5 | 50,5 | 104 | 114 | 38 | 4 | 5 | 2900 | 2.7 |
| HMV 11E | M55x2 | 55,5 | 109 | 120 | 38 | 4 | 5 | 3150 | 2,75 |
| HMV 12E | Μ60Χ2 | 60,5 | 115 | 125 | 38 | 5 | 5 | 3300 | 2.8 |
| HMV 13E | M65x2 | 65,5 | 121 | 130 | 38 | 5 | 5 | 3600 | 3 |
| HMV 14E | Μ70Χ2 | 70,5 | 127 | 135 | 38 | 5 | 5 | 3800 | 3.2 |
| HMV 15E | M75x2 | 75,5 | 132 | 140 | 38 | 5 | 5 | 4000 | 3.4 |
| HMV 16E | M80x2 | 80,5 | 137 | 146 | 38 | 5 | 5 | 4200 | 3.7 |
| HMV 17E | M85x2 | 85,5 | 142 | 150 | 38 | 5 | 5 | 4400 | 3,75 |
| HMV 18E | Μ90Χ2 | 90,5 | 147 | 156 | 38 | 5 | 5 | 4700 | 4 |
| HMV 19E | M95x2 | 95,5 | 153 | 162 | 38 | 5 | 5 | 4900 | 4.3 |
| HMV 20E | M100x2 | 100,5 | 158 | 166 | 38 | 6 | 5 | 5100 | 4.4 |
| HMV 21E | M105x2 | 105,5 | 163 | 172 | 38 | 6 | 5 | 5300 | 4,65 |
| HMV 22E | M110x2 | 110,5 | 169 | 178 | 38 | 6 | 5 | 5600 | 4,95 |
| HMV 23E | M115x2 | 115,5 | 174 | 182 | 38 | 6 | 5 | 5800 | 5 |
| HMV 24E | Μ120Χ2 | 120,5 | 179 | 188 | 38 | 6 | 5 | 6000 | 5.25 |
| HMV 25E | M125x2 | 125,5 | 184 | 192 | 38 | 6 | 5 | 6200 | 5,35 |
| HMV 26E | Μ130Χ2 | 130,5 | 190 | 198 | 38 | 6 | 5 | 6400 | 5,65 |
| HMV 27E | M135x2 | 135,5 | 195 | 204 | 38 | 6 | 5 | 6600 | 5.9 |
| HMV 28E | Μ140Χ2 | 140,5 | 200 | 208 | 38 | 7 | 5 | 6800 | 6 |
| HMV 29E | M145x2 | 145,5 | 206 | 214 | 39 | 7 | 5 | 7300 | 6.5 |
| HMV 30E | Μ150Χ2 | 150,5 | 211 | 220 | 39 | 7 | 5 | 7500 | 6.6 |
| HMV 31E | M155x3 | 155,5 | 218 | 226 | 39 | 7 | 5 | 8100 | 6,95 |
| HMV 32E | Μ160Χ3 | 160,5 | 224 | 232 | 40 | 7 | 6 | 8600 | 7.6 |
| HMV 33E | M165x3 | 165,5 | 229 | 238 | 40 | 7 | 6 | 8900 | 7.9 |
| HMV 34E | Μ170Χ3 | 170,5 | 235 | 244 | 41 | 7 | 6 | 9400 | 8.4 |
| HMV 36E | Μ180Χ3 | 180,5 | 247 | 256 | 41 | 7 | 6 | 10300 | 9.15 |
| HMV 38E | M190x3 | 191 | 259 | 270 | 42 | 8 | 7 | 11500 | 10.5 |
| HMV 40E | M200x3 | 201 | 271 | 282 | 43 | 8 | 8 | 12500 | 11.5 |
| HMV 41E | Tr205x4 | 207 | 276 | 288 | 43 | 8 | 8 | 12800 | 12 |
| HMV 42E | Tr210x4 | 212 | 282 | 294 | 44 | 8 | 9 | 13400 | 12.5 |
| HMV 43E | Tr215x4 | 217 | 287 | 300 | 44 | 8 | 9 | 13700 | 13 |
| HMV 44E | Tr220x4 | 222 | 293 | 306 | 44 | 8 | 9 | 14400 | 13.5 |
| HMV 45E | Tr225x4 | 227 | 300 | 312 | 45 | 8 | 9 | 15200 | 14.5 |
| HMV 46E | Tr230x4 | 232 | 305 | 318 | 45 | 8 | 9 | 15500 | 14.5 |
| HMV 47E | Tr235x4 | 237 | 311 | 326 | 46 | 9 | 10 | 16200 | 16 |
| HMV 48E | Tr240x4 | 242 | 316 | 330 | 46 | 9 | 10 | 16500 | 16 |
| HMV 50E | Tr250x4 | 252 | 329 | 342 | 46 | 9 | 10 | 17600 | 17.5 |
| HMV 52E | Tr260x4 | 262 | 341 | 356 | 47 | 9 | 11 | 18800 | 19.5 |
| HMV 54E | Tr270x4 | 272 | 352 | 368 | 48 | 9 | 12 | 19800 | 20.5 |
| HMV 56E | Tr280x4 | 282 | 363 | 380 | 49 | 9 | 12 | 21100 | 22 |
| HMV 58E | Tr290x4 | 292 | 375 | 390 | 49 | 9 | 13 | 22400 | 22.5 |
| HMV 60E | Tr300x4 | 302 | 386 | 404 | 51 | 10 | 14 | 23600 | 25.5 |
| HMV 62E | Tr310x5 | 312 | 397 | 416 | 52 | 10 | 14 | 24900 | 27 |
| HMV 64E | Tr320x5 | 322 | 409 | 428 | 53 | 10 | 14 | 26300 | 29.5 |
| HMV 66E | Tr330x5 | 332 | 419 | 438 | 53 | 10 | 14 | 27000 | 30 |
| HMV 68E | Tr340x5 | 342 | 430 | 450 | 54 | 10 | 14 | 28400 | 31.5 |
| HMV 69E | Tr345x5 | 347 | 436 | 456 | 54 | 10 | 14 | 29400 | 32.5 |
| HMV 70E | Tr350x5 | 352 | 442 | 464 | 56 | 10 | 14 | 29900 | 35 |
| HMV 72E | Tr360x5 | 362 | 455 | 472 | 56 | 11 | 15 | 31300 | 35,5 |
| HMV 73E | Tr365x5 | 367 | 460 | 482 | 57 | 11 | 15 | 31700 | 38.5 |
| HMV 74E | Tr370x5 | 372 | 466 | 486 | 57 | 11 | 16 | 32800 | 39 |
| HMV 76E | Tr380x5 | 382 | 476 | 498 | 58 | 11 | 16 | 33500 | 40,5 |
| HMV 77E | Tr385x5 | 387 | 483 | 504 | 58 | 11 | 16 | 34700 | 41 |
| HMV 80E | Tr400x5 | 402 | 499 | 522 | 60 | 11 | 17 | 36700 | 45,5 |
| HMV 82E | Tr410x5 | 412 | 510 | 534 | 61 | 11 | 17 | 38300 | 48 |
| HMV 84E | Tr420x5 | 422 | 522 | 546 | 61 | 11 | 17 | 40000 | 50 |
| HMV 86E | Tr430x5 | 432 | 532 | 556 | 62 | 11 | 17 | 40800 | 52,5 |
| HMV 88E | Tr440x5 | 442 | 543 | 566 | 62 | 12 | 17 | 42500 | 54 |
| HMV 90E | Tr450x5 | 452 | 554 | 580 | 64 | 12 | 17 | 44100 | 57,5 |
| HMV 92E | Tr460x5 | 462 | 565 | 590 | 64 | 12 | 17 | 45100 | 60 |
| HMV 94E | Tr470x5 | 472 | 576 | 602 | 65 | 12 | 18 | 46900 | 62 |
| HMV 96E | Tr480x5 | 482 | 587 | 612 | 65 | 12 | 19 | 48600 | 63 |
| HMV 98E | Tr490x5 | 492 | 597 | 624 | 66 | 12 | 19 | 49500 | 66 |
| HMV 100E | Tr500x5 | 502 | 609 | 636 | 67 | 12 | 19 | 51500 | 70 |
| HMV 102E | Tr510x6 | 512 | 624 | 648 | 68 | 12 | 20 | 53300 | 74 |
| HMV 104E | Tr520x6 | 522 | 634 | 658 | 68 | 13 | 20 | 54300 | 75 |
| HMV 106E | Tr530x6 | 532 | 645 | 670 | 69 | 13 | 21 | 56200 | 79 |
| HMV 108E | Tr540x6 | 542 | 657 | 682 | 69 | 13 | 21 | 58200 | 81 |
| HMV 110E | Tr550x6 | 552 | 667 | 693 | 70 | 13 | 21 | 59200 | 84 |
| HMV 112E | Tr560x6 | 562 | 678 | 704 | 71 | 13 | 22 | 61200 | 88 |
| HMV 114E | Tr570x6 | 572 | 689 | 716 | 72 | 13 | 23 | 63200 | 91 |
| HMV 116E | Tr580x6 | 582 | 699 | 726 | 72 | 13 | 23 | 64200 | 94 |
| HMV 120E | Tr600x6 | 602 | 721 | 748 | 73 | 13 | 23 | 67300 | 100 |
| HMV 126E | Tr630x6 | 632 | 754 | 782 | 74 | 14 | 23 | 72900 | 110 |
| HMV 130E | Tr650x6 | 652 | 775 | 804 | 75 | 14 | 23 | 76200 | 115 |
| HMV 134E | Tr670x6 | 672 | 796 | 826 | 76 | 14 | 24 | 79500 | 120 |
| HMV 138E | Tr690x6 | 692 | 819 | 848 | 77 | 14 | 25 | 84200 | 127 |
| HMV 142E | Tr710x7 | 712 | 840 | 870 | 78 | 15 | 25 | 87700 | 135 |
| HMV 150E | Tr750x7 | 752 | 883 | 912 | 79 | 15 | 25 | 95200 | 146 |
| HMV 160E | Tr800x7 | 802 | 936 | 965 | 80 | 16 | 25 | 103900 | 161 |
| HMV 170E | Tr850x7 | 852 | 990 | 1020 | 83 | 16 | 26 | 114600 | 181 |
| HMV 180E | Tr900x7 | 902 | 1043 | 1075 | 86 | 17 | 30 | 124100 | 205 |
| HMV 190E | Tr950x8 | 952 | 1097 | 1126 | 86 | 17 | 30 | 135700 | 218 |
| HMV 200E | Tr1000x8 | 1002 | 1150 | 1180 | 88 | 17 | 34 | 145800 | 239 |
